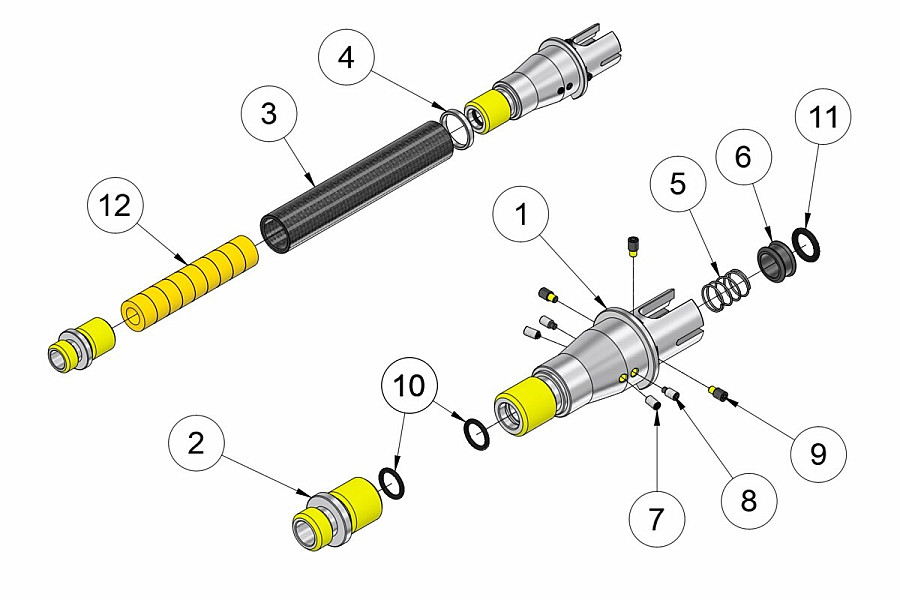

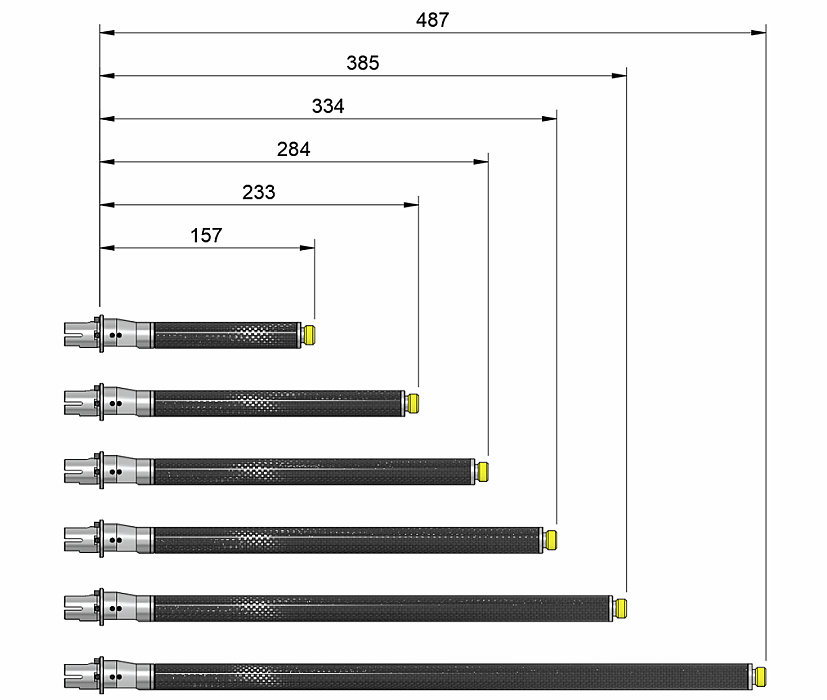

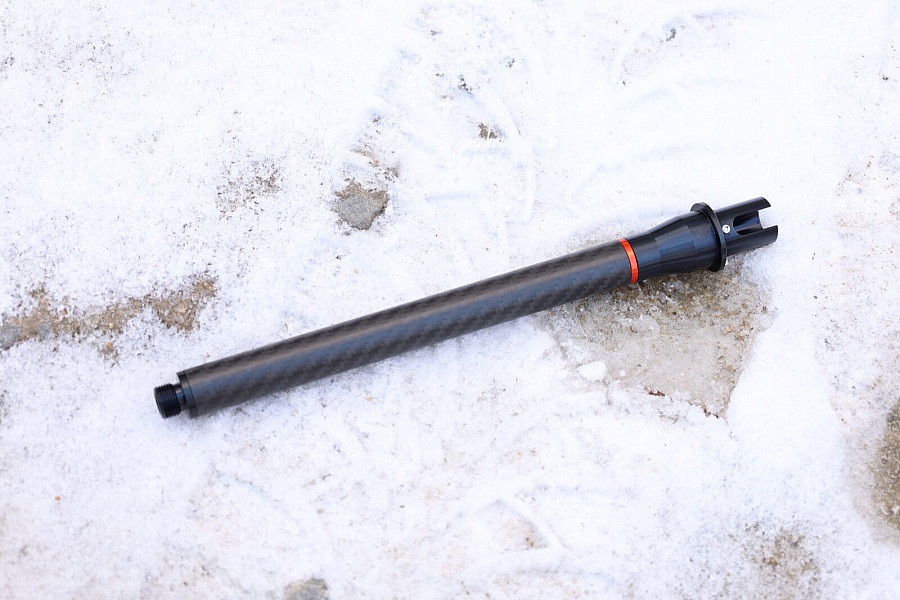

Nově navržená a extrémně pevná a proti kovovým vnějším hlavní velmi lehká vnější hlaveň pro airsoftové zbraně typu AR15 (M4). Dominantní část hlavně tvoří karbonový tubus ③ o tloušťce 2mm a průměru 19mm, který je velmi pevný, lehký a dodá vaší replice jedinečný vzhled. Tubus je vyroben laminováním karbonového plátna a nejedná se o napodobeninu v podobě potisku na plastové trubce. Označení 3K znamená typ křížové vazby uhlíkových vláken.
V přední části je duralová koncovka ② z leteckého duralu 7075 se standardním závitem M14 x 1mm CCW (levotočivý). V případě potřeby pravého závitu je nutné použít redukci na pravý závit M14 x 1mm (9403). Na obou koncích hlavně jsou integrované o-kroužky ⑩ (8,5 x 1mm) pro centrování vnitřní hlavně.

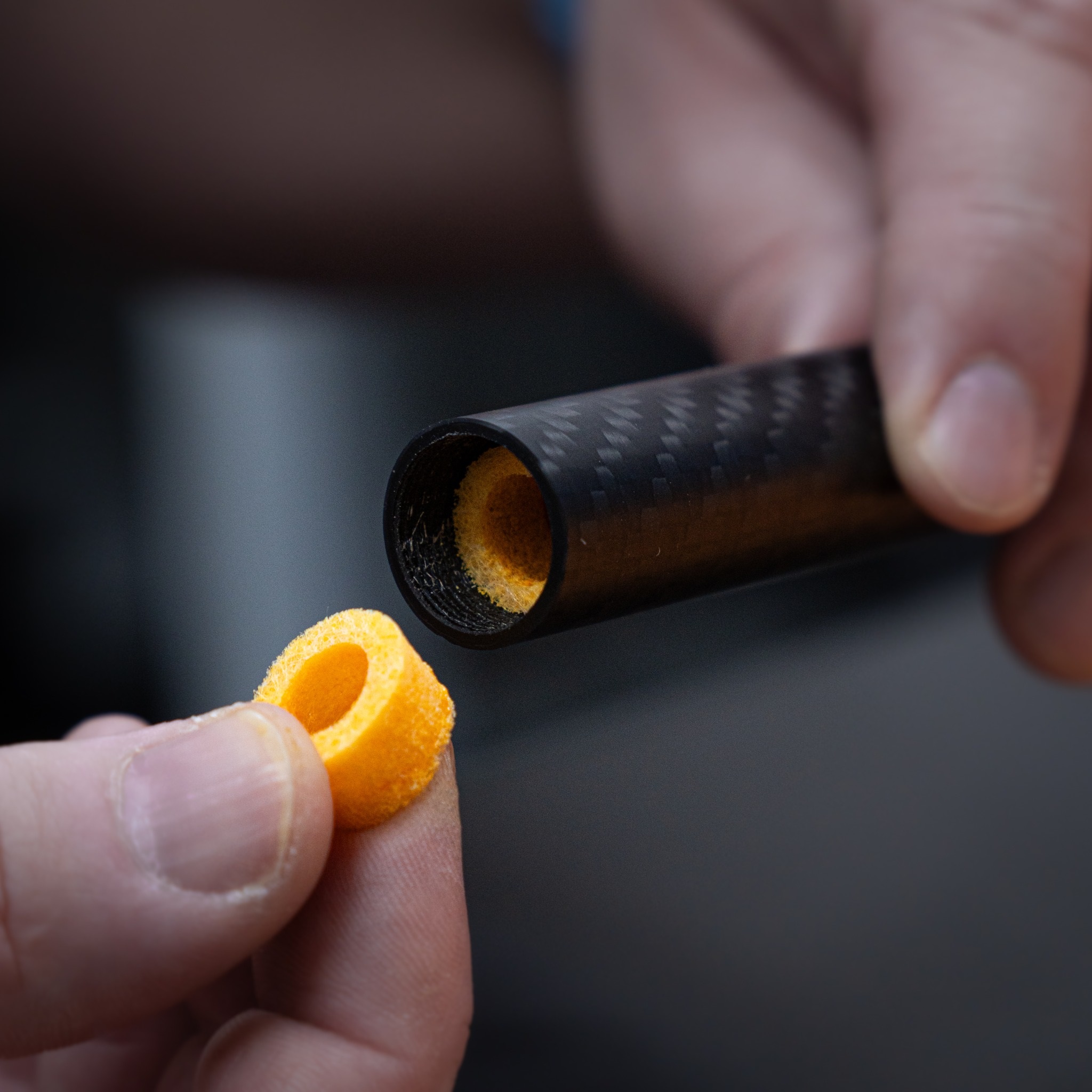

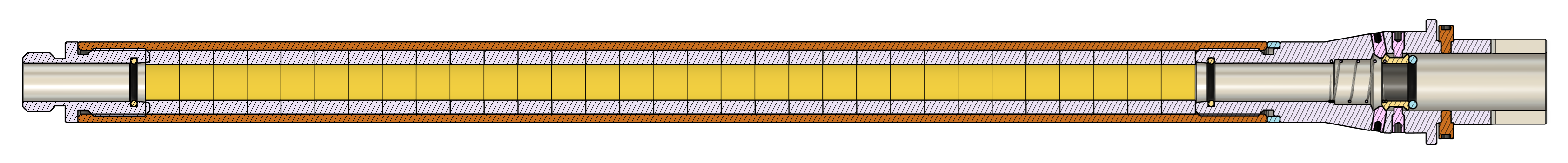

V karbonovém tubusu hlavně je výplň ⑫ z akustické vrstvené textilie, která má menší vnitřní průměr než je vnější průměr vnitřní hlavně, což zabraňuje rozvibrování vnitřní hlavně při střelbě a zároveň tak nepřenáší hluk střelby do dalších částí zbraně.
V hlavním tělese ① vnější hlavně, které je vyrobeno z leteckého duralu 7075, je integrovaný přítlak Hop Up komory. Přítlak Hop Up komory je ovládán klínovým upínáním pomocí dvou stavěcích šroubů ⑦, které přes přítlačný kroužek dotlačují komoru k mechaboxu a zabraňují tak odskakování Hop Up komory při střelbě (jak to funguje - video). Zároveň se tak zabraňuje nežádoucím únikům vzduchu mezi tryskou a Hop Up gumičkou. Přítlačný kroužek ⑥ je vyroben CNC soustružením z oceli C45 a tepelně zušlechtěn na vysokou tvrdost aby se zabránilo deformacím od stavěcích šroubů, neboť tento systém klínů má velmi vysokou upínací sílu. Přítlačný kroužek je odpružen ⑤, aby byl při sestavování stále na správné pozici. Přítlačný kroužek je zajištěn z boku dvěma šrouby ⑧, aby při manipulaci nevypadával. Aby nedocházelo k přenosu tvrdých rázů od střelby, je důležité nasadit na přední část Hop Up komory o-kroužek ⑪ (8,5 x 2mm 70Sha). V případě Hop Up komory pro AR15 RetroArms (6388) je potřeba 1ks o kroužku. Hop Up komora RetroArms pro AR15 (6388) má kleštinovou matici (6778), která má zvětšenou přední plochu a tím se o kroužek nemá tendenci rozřezávat jako v případě Hop Up komor bez této kleštiny.

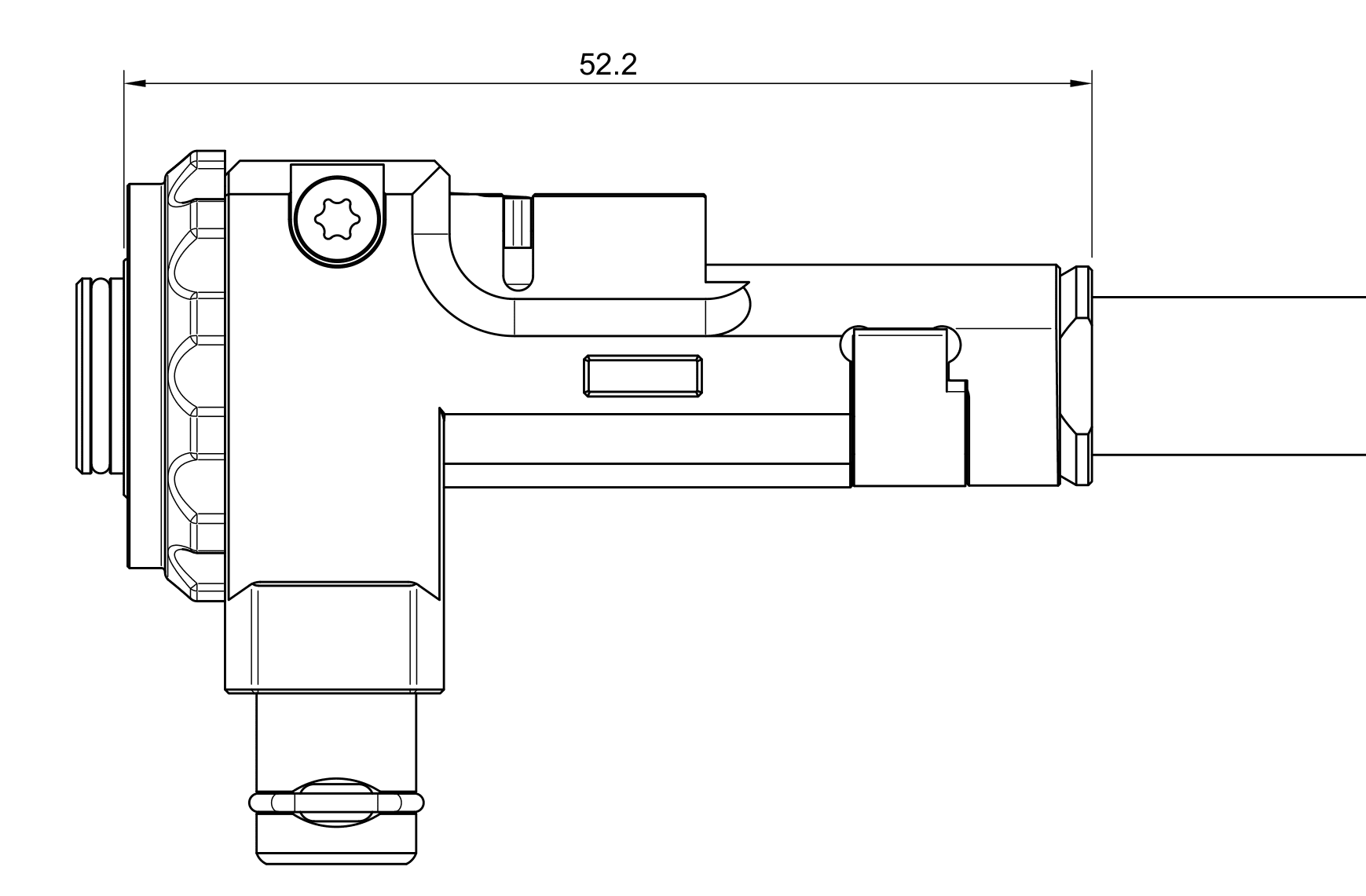

U ostatních výrobců Hop Up komor je potřeba vzhledem k lišícím se délkám Hop Up komory změřit délku a případně přidat další kroužek a nelze tak zaručit správné fungování přítlaku hned po složení. Také indexovací drážky pro křidélka hop komory jsou navržené tak, aby byly kompatibilní s komorami RetroArms. Kompatibilitu s ostatními výrobci nejsme schopni zaručit a je možné, že bude potřeba komoru/hlaveň upravit.
Na hlavním tělese vnější hlavně jsou po obvodu umístěny 3 závity M2,5 pro instalaci pozicovacích šroubů ⑨. Pro těla AR15 RetroArms se instalují všechny 3 kusy pozicovacích šroubů. Mezi hlavním tělesem a karbonovým tubusem je umístěn dekorační kroužek ④ z leteckého duralu 7075, který vylepšuje celkovou atraktivitu.
Vnější hlaveň se dodává zkompletovaná. Karbonový tubus je našroubovaný a zalepený PUR lepidlem k hliníkovým částem, aby se zajistila maximální tuhost hlavně.

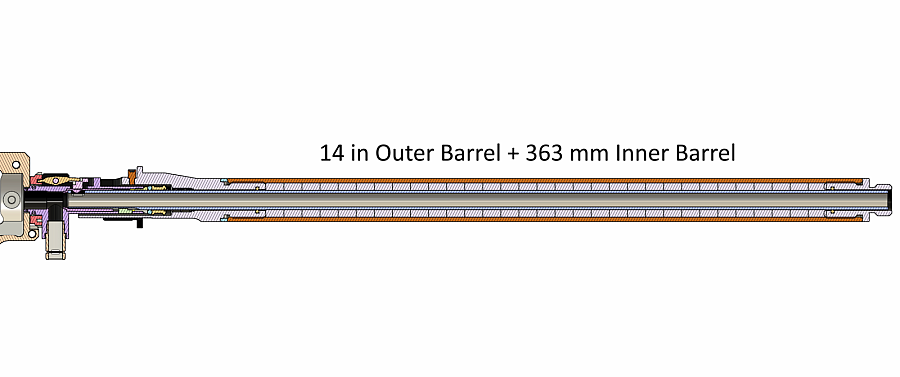

Při nasazování vnitřní hlavně s Hop Up komorou do vnější hlavně je důležité sundat z vnitřní hlavně centrovací kroužky, pokud jsou na vnitřní hlavni nasazeny a překonat mírný odpor centrovacích o kroužků a akustické textilie. Před zasunutím vnitřní hlavně je také nutné povolit stavěcí šrouby ⑦ vyšroubováním proti směru šipky. Utažení stavěcích šroubů ⑦ se provádí až po kompletním složení repliky. Dotažení stavěcích šroubů se provádí upínacím momentem max. 0,5 Nm.
Připravili jsme si pro vás jednoduchý model k vytištění pro pomoc při skládání hlavně. Jedná se o jednoduchou pomůcku, která pomůže podržet přítlačný prsten ⑥ na svém místě při utahování stavěcích šroubů ⑧. Jednoduše podržte pomůcku v hlavním tělese hlavně, aby došlo ke stlačení pružiny a vyrovnání přítlačného prstenu na místě, pak zašroubujte stavěcí šrouby.
BARREL ASSEMBLY AID [STEP]
BARREL ASSEMBLY AID [STL]
