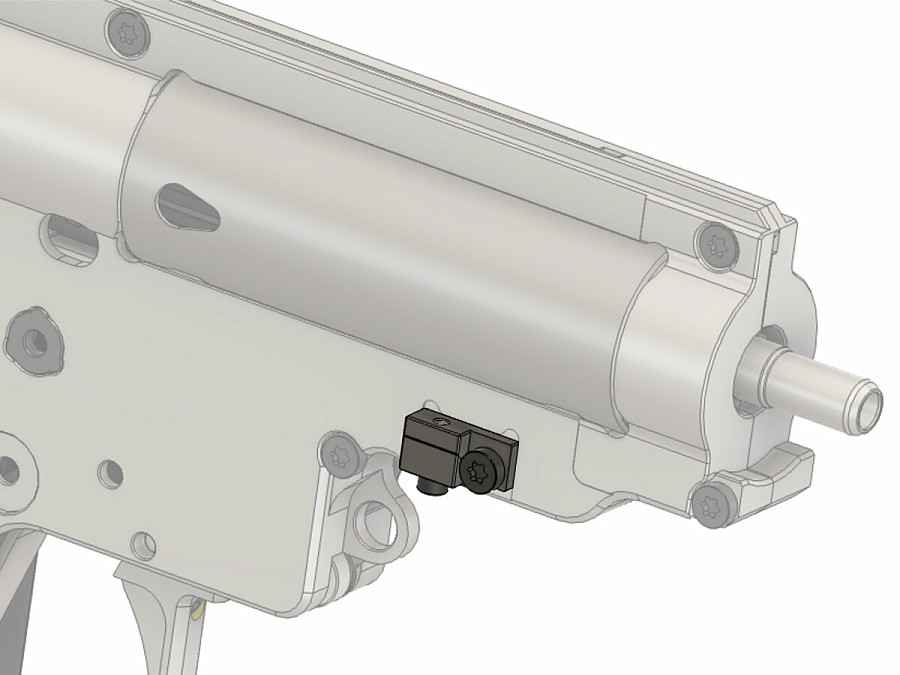

Stranové nastavení mechaboxu RetroArms dokáže usměrnit do správné pozice mechabox, za pomocí klínového mechanismu. Stranové vyrovnání mechaboxu je velmi důležitá a často opomíjená činnost, která může výrazně zvýšit spolehlivost zbraně.
Toto se dá vyřešit i levněji pomocí šroubů, ale nastavení šroubů není tak pohodlné a nemá takovou sílu tak jako klínový upínač. Závity v obou polovinách pro toto levnější řešení jsou součástí mechaboxů RetroArms několik let.
Žádné tělo zbraně AR15 (M4) nemá integrované řešení vyrovnání mechaboxu a vychýlení mechaboxu z osy není nic neobvyklého. Navrhli jsme pohodlné řešení, které vyžaduje dvě podmínky.
1. Kapsa na boku mechaboxu, za který se zapře tělo upínky, protože miniaturní rozměry nedovolují 2 a více šroubů pro přichycení. U mechaboxů V2 od verze 2025 je tato kapsa již součástí mechaboxu.

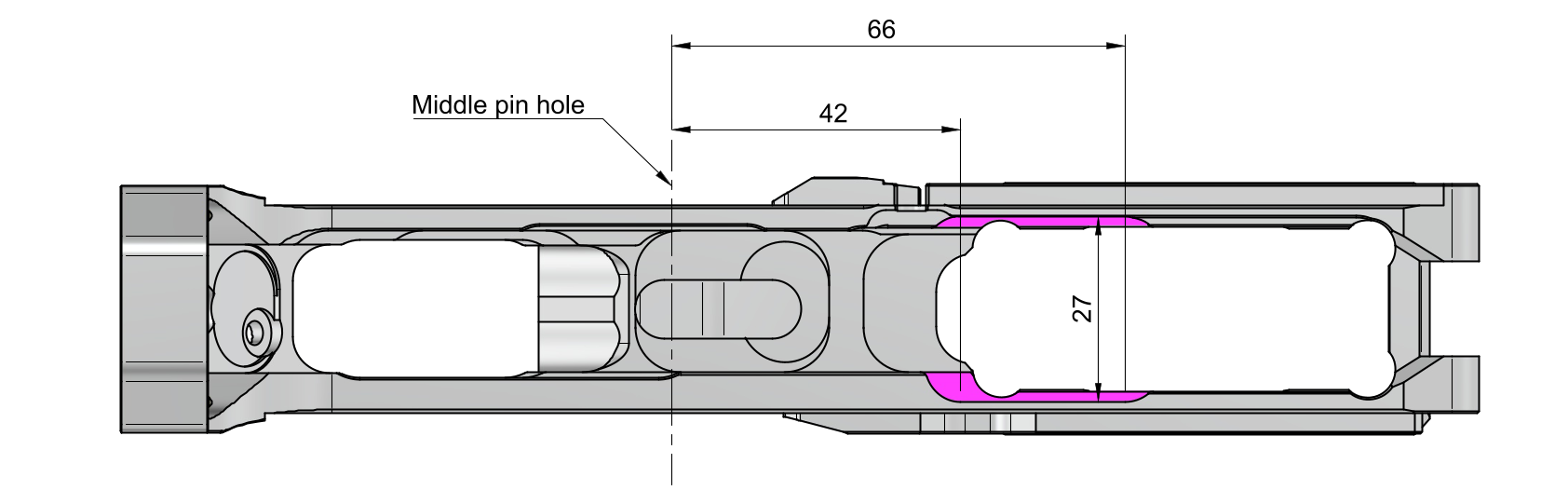

2. Správná šířka drážky. U loweru AR15 od verze 2024 je tato šířka připravena a není potřeba je rozšiřovat. U běžných zinkových těl je nutné tuto drážku dobrousit. Tloušťka jedné základny středění je 4,15 mm a doporučená hloubka kapsy v mechaboxu je alespoň 0,3 mm. Montáž přítlaků tedy zvětší tloušťku mechaboxu na 25,7 mm. Na obrázku lze vidět doporučené rozměry pro vybrání v těle.

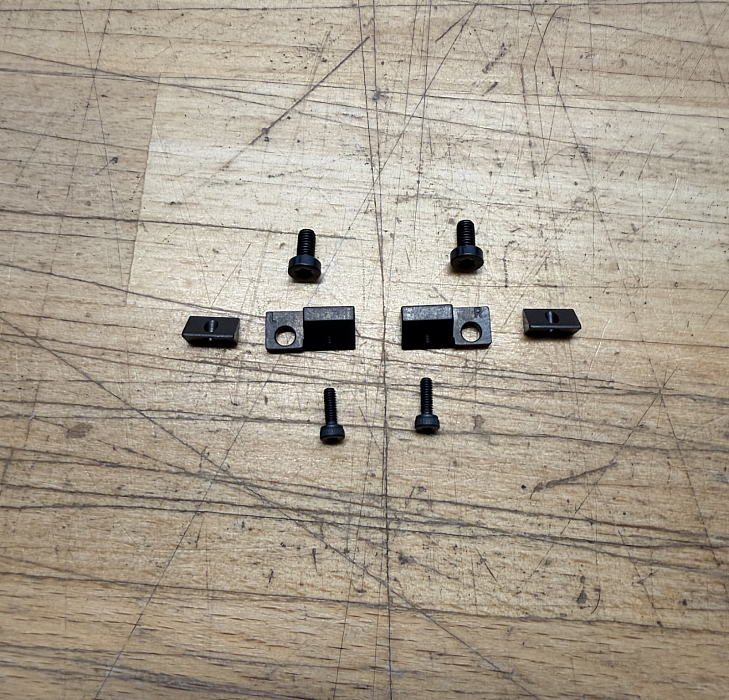

Všechny díly mechanismu jsou vyrobeny CNC frézováním z oceli C45 a tepelně zpracovány pro nejvyšší odolnost a černěny.
Instalace se provádí tak, že se přišroubuje základ upínky k mechaboxu a poté se přišroubuje klín upínky. Před vložením do těla nesmí být tento klín dotažen, protože by nešel do těla vložit. Po vložení mechaboxu do těla se provedou všechny ostatní úkony jako instalace středového kolíku, dotažení pažbičky a další. Dotažení šroubu klínu se provádí až jako poslední. Důrazně doporučujeme upínat velmi malou silou, protože klínová upínka vyvíjí opravdu velkou sílu a hrozilo by prohnutí těla zbraně. Je nutné začít upínat stranu mechaboxu, která je blíže tělu, tuto srovnat do osy a poté lehce dotáhnout druhou stranu mechaboxu.
Demontáž mechaboxu se provádí s povolenými šrouby klínu, jinak by mechabox nešel vytáhnout.
